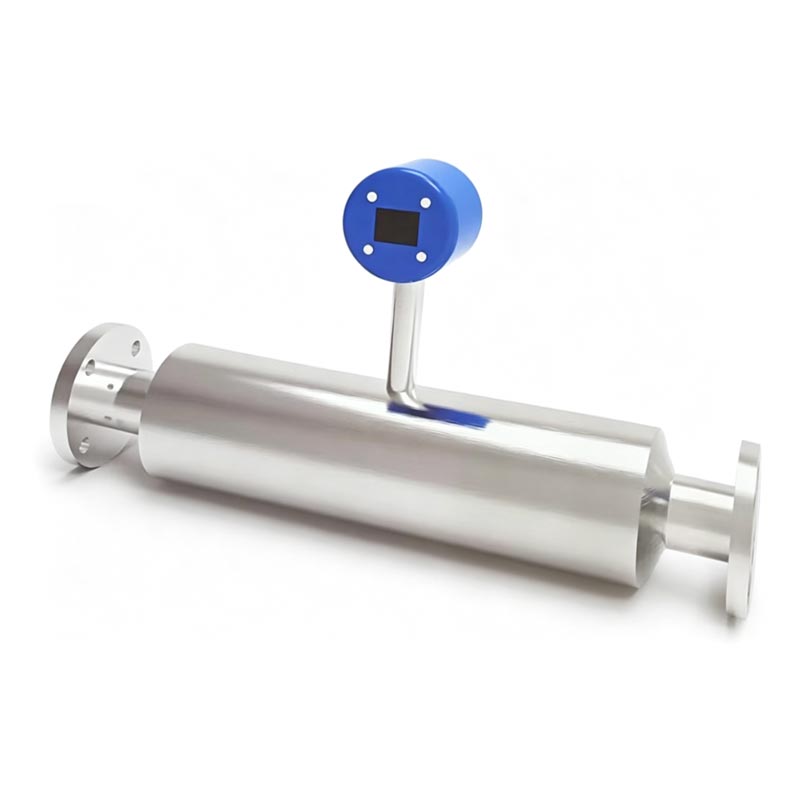

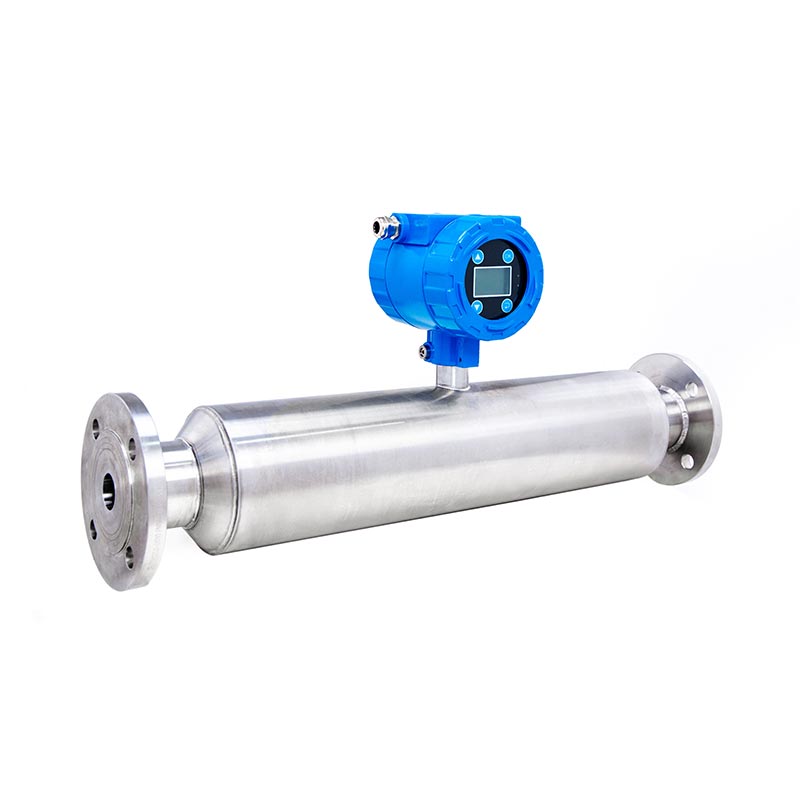

Anti-block flänsmonterad murbrukskoncentrationsmätare för miljöslamtransportsystem

SINOU är en professionell tillverkare av miljöinstrument, levererar skräddarsytt anti-block flänsmonterat murbruk Koncentrationsmätare för miljöslamtransportsystem för kommunalt miljöskydd, solid konstruktion avfalls- och avloppsreningsklienter.

Designad för murbruk och kompositslam med sandkorn med medel-låg koncentration, dess unika breddade anti-blockhålighet undviker att sandavlagringar blockeras; fuktade delar använder förtjockat 304 rostfritt stål, skräddarsytt fodrat PU-alternativ för slurry som innehåller slipsand.

Utrustad med digital display på plats och dubbel signal utgång, den länkar vätsketillförselstyrskåpet för att justera pumpflöde och tillsatsdosering automatiskt för att optimera hela rörledning som förmedlar driftskostnader.

Produktdetaljer

1. Mätning av rörkroppsdetaljer

(1) Använd helsvets integrerad rörformad struktur utan inre döda hörn och utskjutande hinder inuti flödet kanal, undvik i grunden slamsedimentering, kristallskalning och medelstor blockering, löser industrin perfekt smärtpunkter för luftinneslutning och kristallisation för högviskös vätska.

(2) Två typer av ytbehandling av inre rör som tillval: standardritningsfinish och högkvalitativ spegelpolering avsluta. Spegelpolerad innervägg minskar kraftigt vidhäftningen av pigment, kristaller och fina fasta partiklar, förlänger effektivt den regelbundna rengöringscykeln och minskar underhållsstopptiden.

(3) Integrerad smidd flänsanslutning vid båda rörändarna, matchar standard industriell rörledningsflänsspecifikation, möjliggör direkt inline-installation på original transportrörledning utan extra bypass-rörledningsrekonstruktion, lägre projektomvandlingskostnad.

(4) Strikt hydrauliskt trycktest före leverans: varje färdig rörkropp testas under 1,5 gånger nominellt maximalt arbetstryck för att eliminera dold fara för läckage. Standardversionens maximala arbetstryck når 2MPa, högtrycksanpassad version stöder 100bar (1450psi).

2. Översta sändar- och displaymoduldetaljer

(1) Integrerad digital sändarenhet installerad på toppen av mätröret, hel maskinskyddsklass når IP65, bra damm- och vattentät prestanda för fuktig, dammig utomhusverkstadsmiljö.

(2) Två höljesmaterialalternativ för sändaren: standardskal av gjuten aluminiumlegering för allmänt arbetstillstånd; skräddarsytt skal av rostfritt stål eller plast för stark korrosiv flyktig gasverkstad för att motstå kemisk gas erosion.

(3) Inbyggd oberoende IoT-molnmodul inuti sändarchippet: lokal digital visning i realtid av densitet/koncentrationsvärde på LCD-skärm; lagrar automatiskt fullständiga historiska testdata på molnplattformen, användare kan kontrollera historisk trend och exportera segmenterad detektionsdata för produktionsanalys när som helst via nätverk.

(4) Valfri explosionssäker anpassad sändarstruktur, överensstämmer med internationell explosionssäker standard, tillgänglig för brandfarlig och explosiv kemikalie, gruvbearbetningsverkstad.

3. Detaljer för intern precisionsavkänning

(1) Integrerad avkänningskomponent med hög precision är helt nedsänkt i medelflödesbanan, förkalibrerad med temperaturkompensationsprogram under produktion, temperaturpåverkan kontrolleras inom ±0,0001g/cc per ℃, stabil mätnoggrannhet när medeltemperaturen varierar från -50 ℃ till +150 ℃.

(2) Optimerad tryckkompensationsalgoritm efter fabrikskalibrering, tryckets påverkan på mätresultatet kan ignoreras, garanterar stabil avläsning under fluktuerande rörledningstryck.

(3) Fullständig digital signalinsamlingsdesign, analog signal omvandlas till korrekt digital koncentrationsdata inuti kärnchip, stöder direkt signalutgång till PLC och DCS styrsystem för att realisera automatisk dosering och produktionskontroll med sluten krets.

4. Våta delar Materialklassificeringsdetaljer

(1) Våtkomponent av standardtyp: SUS316 rostfritt stål, lämplig för neutral slurry, svag syra och alkali avloppsvatten, vanlig mineralmassa och murbruk medium med låg korrosion.

(2) Anti-korrosionsanpassad typ fuktad komponent: Hastelloy C22 eller titanlegeringsmaterial, speciellt utvecklat för stark syra, stark alkali, hög kloridhalt och kraftigt frätande färgningsavfall, effektivt motstå kemikalier korrosion och förlänger livslängden under tuff medium miljö.

5. Core Precision & Range Tekniska detaljer

(1)Mätprecision når ±0,001g/cc (±1,0kg/m³), repeterbarhet upp till ±0,0001g/cc (±1,0kg/m³), fånga liten koncentrationsförändringar exakt under kontinuerlig rörledningsövervakning.

(2)Brett mätområde täcker 0~3g/cc (0~3000kg/m³ / 0~187.41lb/ft³), tillämpligt för rent vatten, låg koncentration slam, medelmortel och tung mineralmassa med hög densitet från olika industrier.

6. Information om elektrisk och omgivande anpassning

(1) Standard strömförsörjning: 380V industriell strömingång, matchar brett min strömdistributionsstandard, miljöskydd och kemiska inhemska och utländska produktionsanläggningar.

(2) Den omgivande arbetstemperaturen varierar från -40 ℃ till +85 ℃ (-40~+185 ℉), anpassa den kalla norra utomhusfabriken och högtemperatur tropisk produktionsverkstadsmiljö.

7. Ytterligare praktiska strukturella fördelar

(1) Optimerad strömlinjeformad flödeskanaldesign minskar vätsketurbulensinterferens orsakad av flytande slurry, kraftigt förbättra stabiliteten vid mätning av medium med indragna små bubblor och fina fiberföroreningar.

(2) Kompakt övergripande layout med låg installationskostnad, ingen komplicerad extra stödram krävs under fältet installation, spara byggarbete och kostnader för tillbehör.

FAQ

1. Installationsrelaterade frågor

● F1: Var är den bästa installationspositionen för koncentrationsmätaren?

A: Installera på en horisontell rak rörsektion med stabilt vätskeflöde; undvik pumputlopp, rörkrök och plötsligt expansionsrörledning som kommer att orsaka kraftig turbulens och luftinneslutning, vilket påverkar mätprecisionen. Håll dig vid minst 5 gånger rördiameterns raka sektion före och efter instrumentet.

● F2: Kan den installeras vertikalt på en vertikal rörledning?

A: Rekommenderas inte. Vertikal installation leder lätt till fast sättning och luftansamling inuti mätning rör, vilket orsakar datadrift; vertikal rörledning är endast acceptabel när mediet strömmar uppåt kontinuerligt vid stabilt flödeshastighet.

2. Mätnoggrannhet & Medium anpassning

● F3: Kommer luftbubblor eller medelhög kristallisering att påverka mätdata?

S: Vår exklusiva helhåliga antikristallisationsrörformade struktur plus inbyggd anti-bubbelalgoritm kan eliminera mest luftinneslutning och kristallisationsinterferens, vilket löser branschens vanliga svårighet med hög viskositet mätning av kristalliserad vätska; spegelpolerat innerrör minskar kristallvidhäftningen ytterligare.

● F4: Vilket är det tillämpliga pH-intervallet för olika fuktade material?

SUS316L version: pH 5~11 för svag syra och svag alkalislurry; Hastelloy C22 / Titanium version: pH 1~14, lämplig för stark syra, stark alkali och korrosivt avloppsvatten med hög kloridhalt.

● F5: Hur mycket precisionsfluktuationer kommer temperaturförändringar att medföra?

S: Förkalibrerad temperaturkompensation, endast ±0,0001g/cc fel per ℃ temperaturändring, medeltemperatur från -50 ℃ till +150 ℃ kommer inte att orsaka uppenbar noggrannhetsförlust.

3. Val av parameter och område

● F6: Min slamdensitet är cirka 2,2 g/cc, kan den här mätaren fungera normalt?

S: Standardmätområdet är 0~3g/cc, täcker helt ditt arbetstillstånd; anpassat sortiment finns tillgängligt för övergränsa speciell tung slurry.

● F7: Vilket är det maximala rörledningstrycket som mätaren kan bära?

Standardtyp: Max arbetstryck 2MPa; Högtrycksanpassad typ: 100bar (1450psi). Alla produkter klarar 1.5 gånger nominellt tryck hydrauliskt test före leverans.

4. IoT och signalutgång

● F8: Stöder mätaren fjärrkontroll av data?

S: Ja, inbyggd standard IoT-modul, ladda upp realtidsdata och historisk data till molnplattformen; användare kan kontrollera data trend online och exportera segmenterade testrapporter för produktionsanalys.

● F9: Vilken typ av styrsignaler kan instrumentet mata ut?

S: Digital inbyggd design kan anslutas till PLC/DCS-system för automatisk dosering och sluten processkontroll.

5. Underhåll & daglig användning

● F10: Hur ofta behöver vi rengöra mätröret?

S: För vanlig mineralgödsel: rengör var 7:e till 15:e dag; högviskös lättkristallisationsmedium med spegel poleringsalternativ kan förlänga rengöringscykeln till 25~35 dagar.

● F11: Krävs regelbunden kalibrering?

S: Rekommendera manuell kalibrering av provtagningslaboratorier en gång per månad för att garantera långsiktig stabil precision.

6. Certifiering och anpassning

● F12: Har dina produkter CE- och ISO-certifikat?

S: Alla våra anti-blockflänsmonterade murbrukskoncentrationsmätare för miljöslamtransportsystem är CE certifierad och tillverkad enligt ISO kvalitetsledningssystem; fullständiga certifieringsdokument kan tillhandahållas tullklarering och projektbudgivning.

● F13: Kan jag anpassa explosionssäker typ eller speciell rörstorlek?

A: Ja, explosionssäker struktur, olika kaliber, specialmaterial och anpassad tryckklass är allt acceptabelt enligt kundernas arbetsvillkor.

7. Efterförsäljning & garanti

● F14: Vilken är din garantipolicy?

S: 1 års full maskingaranti, gratis utbyte av reservdelar för kvalitetsdefekter orsakade av produktion inom garanti; livslång teknisk konsultation och kostnadspris för reservdelar efter att garantin löper ut.

Driftsföreskrifter

1. Installationskrav

Installera instrumentet på en horisontell rak rörledning; håll tillräckligt med rak rörlängd före och efter mätare. Undvik installation vid pumputlopp, böjar och turbulenta flödessektioner för att förhindra instabila detekteringsdata. Rengör rörledningens inre grus, diverse och stora fasta block före montering.

2. Driftsättningsregler

Komplett vattennollkalibrering efter installation. Ställ in parametrar för övre och nedre koncentrationsgräns som matchar murbruksfastighet på plats för att realisera automatisk koppling med leveranspump och doseringsutrustning.

3. Normal drifthantering

Förbjud långvarig tomrörsdrift utan medium, vilket kan skada stämgaffelsonden och orsaka onormalt avläsningar. Undvik plötslig kraftig ökning av rörledningens flödestryck under kontinuerlig produktion. Kontrollera realtidsvisning och PLC-återkopplingsdata per skift.

4. Periodiskt underhåll

Rengör silt, sand och limbruk på gaffelytan var 15:e till 20:e dag. Utför provtagningsjämförelse och instrument kalibrering varje månad för att säkerställa mätnoggrannhet. Inspektera regelbundet flänstätningen och anslutningskabelns integritet.

5. Skydd för särskilda arbetsförhållanden

För sandrik murbruk med hög nötning, kontrollera regelbundet slitaget på PU-fodret. Utomhusinstallerad kontrollbox ska skyddas mot långvarig regnblötning; Öppna aldrig det elektriska skalet på den explosionssäkra modellen under miljö med brandfarlig gas.

6. Långvarig avstängningsbehandling

Om utrustningen slutar fungera under 20 dagar, rengör kvarvarande murbruk inuti mäthålet helt, torka avstämningen gaffelkomponent och täta båda ändarna av rörledningen för lagring.

Varför välja oss

1. Professionell riktad design för miljöbruk & slam

Utvecklad exklusivt för sandhaltigt byggbruk och kommunalt miljöslam, unikt stort öppet anti-blockhålighet löser effektivt tilltäppning av sonden orsakad av sediment och grus, en vanlig defekt vid vanlig trimning gaffelkoncentrationsmätare.

2. Flexibla materialalternativ för olika nötningsförhållanden

Standard förtjockad SUS304 för allmän slurry; valfritt PU slitstarkt foder för högsandslipmedel, förlänger livslängden uppenbarligen under tuffa transportförhållanden.

3. Fullständig certifiering för global projektexport

Alla produkter klarar CE- och ISO-certifiering, kompletta certifieringspapper tillgängliga för utländska anbud, tull klarering och tredje parts inspektion.

4. Strikt fabrikssimuleringstestning före leverans

Varje enhet genomgår 36-timmars kontinuerligt test med egentillverkat sandbruk för att verifiera antiblockprestanda och mätprecision, vilket kraftigt minskar felfrekvensen för felsökning på plats.

5. Bekväm installation och bra kompatibilitet

Antar vanlig standardflänsstorlek för miljörörledning, matchande de flesta befintliga transportrör med nr komplicerad rörledningsomvandling och lägre renoveringskostnad.

6. Anpassad service för olika arbetsförhållanden

Stöd anpassning på mätområde, flänskaliber, signalutgång och explosionssäker konfiguration enligt till faktiska platsgödselparametrar.

Förpackning & frakt

1. Denna antiblockflänsmonterade murbrukskoncentrationsmätare för miljöslamtransportsystem levereras av bar packning som standardkonfiguration utan yttre trälåda. Hela mätkroppen är fixerad med rostskydd olja på fläns och metallyta för att undvika rost vid långväga sjö- eller landtransporter.

2. Precisionsavkänningssonden för stämgaffeln är individuellt inlindad med tjockt stötsäkert skum och vattentät PE-film för att förhindra kollisionsskador, repor och fukterosion under transport.

3. Den översta digitala sändarenheten är packad separat med skumkudde och förseglad plastpåse, fäst på utrustningen yta med bindningsband för att undvika att falla av och vibrationsfel vid lastning och lossning.

4. Alla bifogade tillbehör inklusive tätningspackningar, installationsbultar och ledningsbeslag samlas i oberoende små vattentäta plastpåsar och knutna på huvudutrustningen.

5. Användarmanualer, CE- och ISO-certifieringskopior, fabriksinspektionsrapporter är förseglade i dedikerade vattentät dokumentpåse och fixerad tillsammans med instrumentet för kundernas tullklarering och användning på plats.

6. Under lastning är flera instrument åtskilda av antikollisionsgummiband och ordentligt fästa med stål bälte inuti container eller lastbilsutrymme för att förhindra växling, stötar och nötning vid ojämn transport.

7. För långväga sjötransporter placeras extra fuktsäkert torkmedel bredvid utrustning för att klara av höga fukt i fraktbehållaren och förhindra metallkorrosion.

Effektjämförelse före och efter installation

1. Kontroll av blockering av rörledning

● Före: Sand och murbruk sediment blockerar ofta transportledningar, vilket kräver 2–3 gånger avstängningsrengöring pr. vecka, vilket slösar mycket produktionstid och arbetskostnad.

● Efter: Koncentrationsövervakning i realtid justerar automatiskt pumphastigheten för att undvika inmatning av för tjock mortel, frekvensen av blockering av rörledningar sjunker med mer än 75 %, frekvensen för regelbunden avstängningsrengöring minskar avsevärt.

2. Stabilitet av murbrukskvalitet

● Före: Instabil uppslamningskoncentration leder till inkonsekvent andel färdigbruk, för mycket vatten eller sand orsakar okvalificerade produkter och råvaruavfall.

● Efter: Automatiskt vattentillskott kontrollerat av koncentrationsdata håller murbrukskoncentrationen stabil inomhus önskat sortiment, produktkvalificeringsgraden förbättras uppenbarligen och råvaruförbrukningen sparas.

3. Kostnad för kemikalie- och vattenförbrukning

● Före: Manuell blinddosering av vatten och tillsatser leder till övermatning, vilket orsakar hög onödig förbrukning av vatten och hjälpmedel.

● Efter: Automatisk dosering med sluten slinga baserad på verklig koncentration minskar kostnaden för vatten och tillsatser med 15%~25%.

4. Arbetsinsats på plats

● Före: Arbetare behöver regelbunden manuell provtagning och laboratorietester varje skift för att bedöma slurrytäthet, ockuperande extra arbetskraft.

● Efter: Kontinuerlig onlinedetektering avbryter det dagliga manuella provtagningsarbetet och minskar relaterade arbetskostnader.

5. Efterföljande slambortskaffande kostnad

● Före: Oregelbunden koncentration leder till ojämn slamavvattningseffekt, slam med hög fuktighet ökar kostnader för transport och deponi.

● Efter: Stabil utfodring optimerar uppföljande avvattningsbehandling, slamfuktigheten kontrolleras stadigt, slam den totala volymen minskar och de totala deponeringskostnaderna minskar.

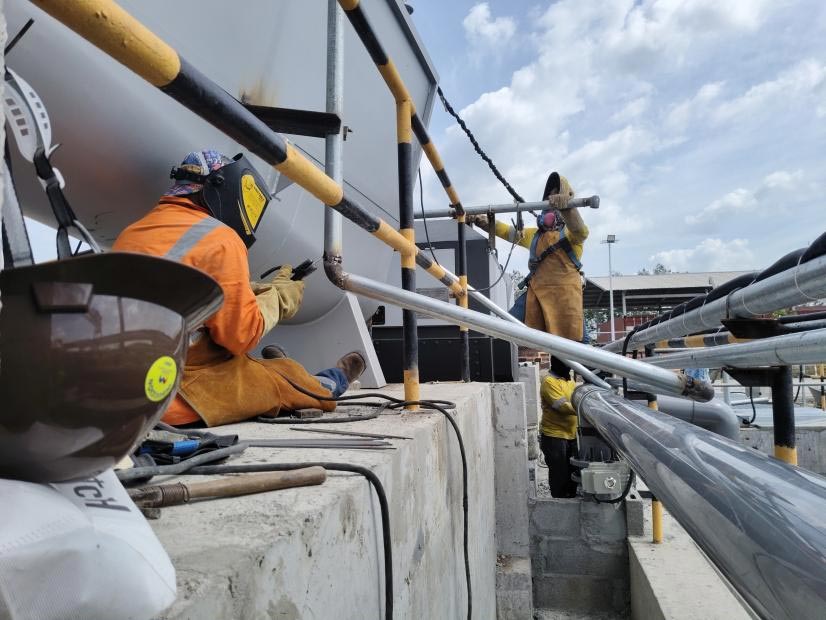

Projektreferensfall | Xiamen CCCC Third Harbour Engineering Liudianwu Base

1. Projektöversikt

Detta stödjande projekt för transport av miljöslam och separation av fast-vätskor är byggt för CCCC Third Harbor Engineering (Xiamen) Liudianwu Construction Base, samarbetar med Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Våra anti-blockflänsmonterade murbrukskoncentrationsmätare är installerade på murbruket på plats och rörledningssystem för muddringsslam. Instrumenten realiserar onlineövervakning i realtid av bygggödsel densitet för att stödja automatisk styrning av rörledningsmatning för slambortskaffning av grundkonstruktion.

2. Applikationsbakgrund

Basen producerar massivt sandhaltigt byggbruk och muddrad siltslam under hamnbyggen. In tidig drift, instabil manuell matning utlöste ofta frekventa stopp i rörledningen, överdriven vattenförbrukning och inkonsekvent färdig murbrukskvalitet, vilket medför höga arbets- och underhållskostnader. Efter att ha installerat vår inline koncentrationsmätare, realiserar hela transportsystemet automatisk reglering med sluten slinga.

3. Konfiguration av matchande lösning och utrustning på plats

1. Installera vår anti-blockflänsmonterade murbrukskoncentrationsmätare för transportsystem för miljöslam på huvudsidan slamtransporterande rörledningar för att kontinuerligt detektera fast innehåll av grynig murbruk.

2. Koncentrationssignal länkar variabel frekvens matningspump och automatisk vattendoseringsutrustning; systemet justerar automatiskt foderflöde och tilläggsvattenvolym enligt realtidsdensitetsdata.

3. Samarbeta med på plats blandningstankomrörare och efterföljande slamavvattningsutrustning för att bilda ett komplett set intelligent slurrybearbetningssystem.

4. Faktiska projektfördelar

● Minska igensättning av rörledningen: Automatisk koncentrationskontroll minskar frekvensen av blockering av rörledningar med över 70 %, avbryt frekvent rengöring av helrörsavstängning.

● Spara råmaterialkostnader: Stabil mortelandel minskar vatten- och tillsatsavfall med 18%~23%.

● Minska manuellt arbete: Eliminera dagliga upprepade manuella provtagningar och laboratoriedensitetstestning, spara på plats testa arbetskraftsinsats.

● Stabil färdig produktkvalitet: Koncentrationen av murbruk håller sig stadigt inom designtoleransintervallet och förbättras konstruktionsråvaruutbyte och effektivitet i projektets framsteg.
