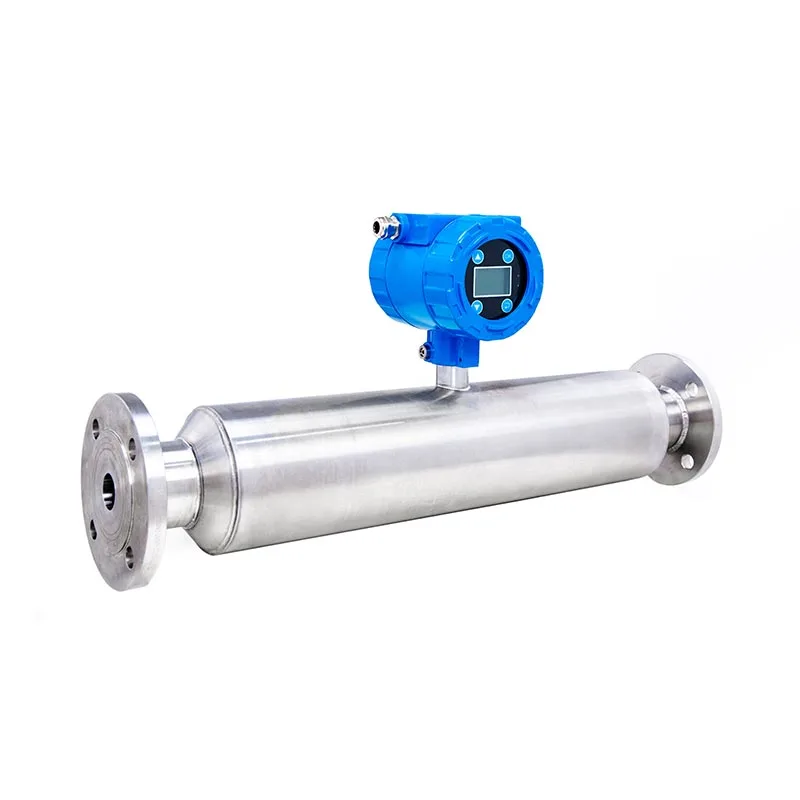

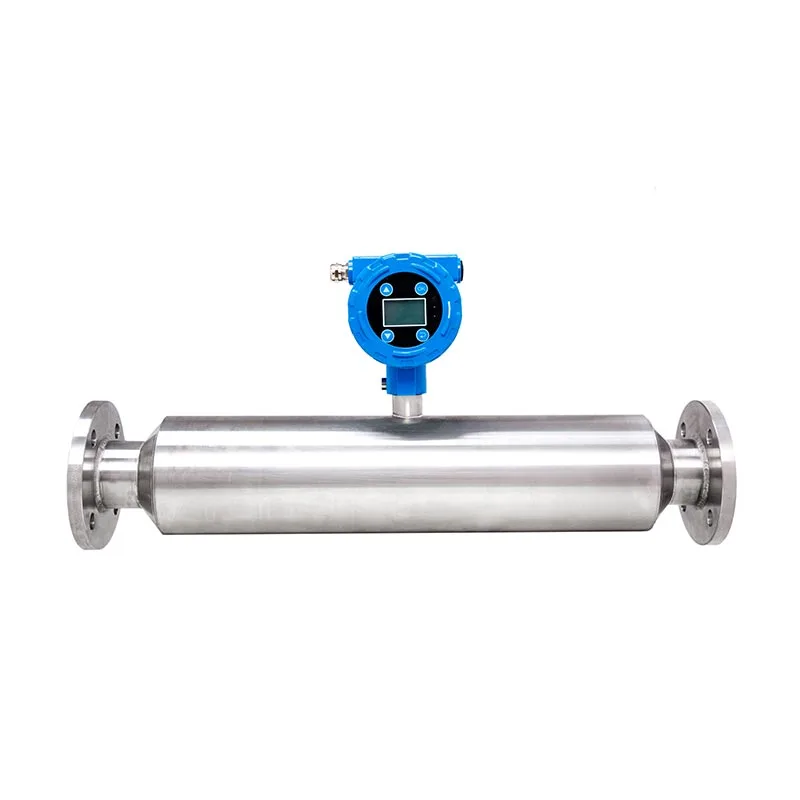

Koncentrationsmätare för koncentrationsmätare av rostfritt stål för rörledningssystem för filterpress

SINOU är en professionell tillverkare med fokus på filterpressmatchande automatiska övervakningsinstrument, tillhandahåller skräddarsydd rostfritt stål inline rörformig slurry koncentrationsmätare för filterpress Stödande rörledningssystem för globala kunder inom tryck, kemi, galvanisering och papperstillverkning. Designad som rörformig rörledning för direktinstallation struktur för inkommande slamrörledning för filterpress, den är inriktad på högviskös, korrosivt färgslam och kemisk slurry funktioner för utskrift av avloppsvatten.

Alla våta delar använder SUS316L rostfritt stål med valfri Hastelloy-korrosionsskydd anpassning; realtid 4-20mA/RS485 signalutgång länkar filterpress automatiskt styrskåp för att justera matningsflödet och membranklämmande tryck intelligent. Vi anpassar rördiameter, mätområde och explosionssäker kvalitet till bygg ett helautomatiskt avvattningssystem med slutet kretslopp matchat med kemisk tryckning och färgningsmembranfilterpress.

Kärnproduktens funktioner

1. Helt rostfritt stålrör integrerad struktur Alla rörkroppar och avkänningskomponenter i rostfritt stål Inline Rörformad slurry-koncentrationsmätare för filterpressstödjande rörledningssystem använder SUS316L rostfritt stål, resist syra-, alkali- och saltkorrosion av tryckfärgsslam, undvik rostskador under långvarigt korrosivt medium.

2. Icke-nukleär ultraljudsmätteknik Ingen radioaktiv källa, säker för verkstadsproduktion; anti-bubbla & anti-fiberinterferensdesign, anpassa högfibertryckslam och finkemisk slurry, stabil mätning även med luft i rörledningen.

3. Installation av direkt flänsrörledning Inline rörformad design ansluts direkt till filterpressmatningsrörledningen utan bypass-transformation, spara civila och rörledningsmodifieringskostnader för befintlig filterpressverkstad.

4. Automatisk koppling med filterpress PLC Realtids koncentrationssignalutgång länkar filterpresskontrollsystem; när slurrykoncentrationen överstiger det inställda tröskelvärdet, minskar systemet automatiskt matningspumpens hastighet eller förlänger membranet pressningstid för att stabilisera filterkakans fuktighet.

5. Self-cleaning anti-adhesion inner pipe Polished inner tube surface prevents dye pigment and fine sludge adhesion, reduce regular manual cleaning frequency.

6. Multipel signalutgång & intelligent display Lokal LCD-display i realtid med koncentration + 4~20mA analog + valfri RS485 Modbus-kommunikation, stöd för fjärrinsamling av molndata och export av produktionsposter.

Teknisk parameterspecifikation

Arbetsprincip

1. Kärnmätprincip

Koncentrationsmätaren använder avancerad ultraljudsprincip för inline-detektion. När slurry strömmar genom röret mätkropp av rostfritt stål Inline tubulär slurry koncentrationsmätare för filterpressstödrörledning System, ultraljudsvågor sänder genom flytande medium. Instrumentet beräknar fast innehåll i realtid och slurrykoncentration genom att detektera ljudhastighetsdämpning orsakad av suspenderade fasta partiklar inuti färgämne & kemisk slurry.

2. Signalomvandling och datautgång

Inbyggt avkänningschip med hög precision omvandlar insamlade ultraljudssignaler till digitala koncentrationsdata. Den enheten matar ut standard 4-20mA eller RS485 digitala signaler och sänder koncentrationsvärde i realtid till den matchade PLC-skåp för kemisk tryckning och färgningsmembranfilterpress.

3. Automatisk kontroll med sluten slinga med filterpresssystem

Enligt förinställda övre och nedre koncentrationströsklar justeras filterpressens kontrollsystem automatiskt matningspumpens frekvens och matningsflöde: minska matningshastigheten när slurryn är för tjock för att undvika filterplåtsläckage; öka matningsvolymen när flytgödseln är för tunn för att förbättra produktionseffektiviteten. Samtidigt optimerar systemet membranklämningstid för att stabilisera den slutliga filterkakans fuktighet.

4. Anti-interferens hjälpdesignprincip

Spegelpolerat innerrör minskar slamvidhäftning och bubbelfastsättning. Inbyggd algoritm eliminerar automatiskt störningar från mikroluftbubblor och korta textilfibrer som finns i tryckslam för att garantera stabilitet mätnoggrannhet.

5. Datavisning och fjärröverföring

LCD-skärm på plats visar omedelbar koncentrationsdata direkt; valfria uppladdningar av molnöverföringsmoduler historiska koncentrationsposter, underlätta produktionsdatastatistik och efterföljande formeloptimering för slamavvattning.

Driftsföreskrifter

1. Tips för förinstallation och idrifttagning

(1) Rengör rörledningens inre skräp, bomullsfiber och fasta klumpar före installation för att undvika att blockera mätningen rör.

(2) Komplett nollkalibrering med rent vatten efter installationen; ställ in parametrar för övre/nedre koncentrationsgräns matchande lokalt slam för styrning av filterpresslänkar.

(3)Install the meter on horizontal straight pipe section; avoid elbow, pump outlet and sudden pipe expansion läge för att minska turbulent flödesinterferens.

2. Daglig driftledning

(1) Kör inte tomt rör utan medium; stäng av strömmen om rörledningen dräneras för att förhindra onormal datadrift.

(2) Håll ett stabilt matningstryck, undvik kraftiga flödesstegringar som kommer att påverka detekteringsnoggrannheten.

(3) Kontrollera realtidsdisplay och PLC-feedbacksignal varje skift; stoppa för inspektion om data fluktuerar onormalt.

3. Regler för regelbundet underhåll

(1) Skölj innerröret med rent vatten efter daglig avstängning för att avlägsna vidhäftat pigment och trögflytande slam.

(2) Gör en manuell provtagningslabbjämförelse var 30:e dag, kalibrera om instrumentet för att säkerställa mätprecision.

(3) Kontrollera kabeltäthet och skaltätning varje månad; byt ut åldrande tätningsdelar i tid för korrosiv verkstad.

4. Särskilt miljöskydd

(1) Undvik att direkt hälla koncentrerade kemikalier på slam för stark syra och alkaliska färgämnen utrustningskropp.

(2) Utomhusinstallerade enheter håller kontrollboxen borta från långvarig regnblötläggning; explosionssäker version ska inte öppnas elhus i brandfarlig gasmiljö.

5. Långsiktig avstängningshantering

Om driften avbryts under 15 dagar, rengör återstående slam inuti röret helt, håll den inre kaviteten torr och täta rörledningen båda ändarna.

Anpassnings- och produktionsprocess

Steg 1: Kommunikation och teknisk parameterbekräftelse på plats

Våra tekniska ingenjörer samlar in fullständiga parametrar från kunder som utrustar kemiskt tryck- och färgningsmembran Filterpress, inklusive rörledningens nominella diameter, slurryns pH-värde, fiberinnehåll, arbetstemperatur, pipeline tryck, faktisk koncentrationsvariationsområde, PLC-länkningskrav och verkstadsexplosionssäker krav på Koncentrationsmätare för koncentrationsmätare av rostfritt stål för rörledningssystem för filterpress. Bekräfta fuktat material (SUS316L/Hastelloy/Titanium), mätområde, signalutgångsläge (4-20mA/RS485), finish anpassad tekniskt schema och formell offert efter dataanalys.

Steg 2: CFD-flödesfältsimulering + CAD-strukturoptimeringsdesign

FoU-teamet antar CFD-vätskesimuleringsprogramvara för att optimera innerslangens radian, ultraljudssensorinstallation position och flödeskanallayout för koncentrationsmätare för koncentrationsmätare för inline-rör av rostfritt stål för filterpress Stödjer rörledningssystem, eliminerar mätstörningar orsakade av slurryturbulens, fiberlindning och luft bubbla. Komplettera formella produktionsritningar, komponent BOM och länkparameterblad efter intern teknisk revision.

Steg 3: Råvaruanskaffning & Inkommande inspektion

Köp certifierat rörämne i rostfritt stål, legeringsmaterial, ultraljudsavkänningsmodul, industriell sändare och elektroniska tillbehör till koncentrationsmätaren. Alla nedsänkta metallråmaterial går igenom syra-basnedsänkning anti-korrosionsfläcktest; elektroniska komponenter komplett hög-låg temperatur åldringsscreening före lagring, avvisa okvalificerad råvara direkt.

Steg 4: CNC-precisionsbearbetning och ytbehandling mot korrosion

1.Anta CNC laserskärning, sömlös automatisk svetsning och precisionssvarvning för rörformig huvudkropp;

2. Standard SUS316L rörets innervägg utför spegelpolering för antividhäftning; Hastelloy/Titan anpassad delar avslutar betningspassivering för att förbättra syra- och alkalikorrosionsbeständigheten genom att anpassa tryckfärgningsslam miljö;

3. Yttre skyddshölje bearbetas genom pressgjutning + korrosionsskyddande färgsprutning.

Steg 5: Sensormontering, kretsledningar och programförinställning

Professionella arbetare fixerar ultraljudsavkänningssonder inuti den rörformade kroppen enligt monteringsspecifikationen; montera sändare, displaymodul och ledningsterminal. Förprogrammera koncentration övre/nedre gräns, filterpresslänkage utgångsparameter och anti-interferensalgoritm enligt kundens slamfunktion i verkstaden, avsluta internt kretsfelsökning.

Steg 6: Simulerad utskriftsslambelastning fabrikstest (Core QC Link)

Varje färdig koncentrationsmätare genomgår 48 timmars kontinuerligt simuleringstest med självberedd syra-alkalifärgsslamvätska med hög fiberhalt. Testa mätning precision, anti-bubbla & anti-fiber interferens prestanda, signalutgångsstabilitet och länkrespons med filterpress PLC; justera den interna algoritmen om testdata överskrider toleransintervallet.

Steg 7: Omfattande kvalitetsinspektion av färdig produkt

Inspektera igen dimensionstolerans, skyddsklass (IP65/IP67/EX explosionssäker), tätningsprestanda och helhet maskinens arbetsstatus; utfärda fabriksbesiktningsrapport med testdata före lagring. 5 % stickprov per batch för omkontroll för att garantera batchkonsistens.

Steg 8: Anti-fukt Export Packaging & Shipping

Belägg inre rör och metalldelar med rostskyddsfett, linda in kärnkomponenter med vattentät plastfilm; packa komplett uppsättning utrustning, reservtätningar, installationsritning och bruksanvisning i exportplywoodlåda för att undvika havsvatten fukt och kollisionsskador under långväga sjötransporter för utländska filterpressprojekt.

Steg 9: Installationsvägledning efter försäljning och idrifttagning på plats

Tillhandahålla vägledning för fjärrinstallation av video och tjänst för parameterkalibrering; för bulkorder av fullsatt filter press + koncentrationsmätarprojekt, arrangera professionella tekniker till kundens tryck- och färgverkstad för installationsfelsökning på plats av rostfritt stål inline rörformig slurry koncentrationsmätare för filterpress Stöd för rörledningssystem, avsluta hela linjens slutna kretskopplingstest med kemiskt tryck- och färgningsmembran Filter Press och utbilda operatörer för daglig kalibrering och underhåll. Implementera 1 års full maskingaranti och livslång kostnadspris reservdelsleveransservice.

Produktjämförelse vs konkurrenter

Matchande stödutrustning

1. Core Matching Host: Kemisk tryckning och färgning av membranfilterpress

Koncentrationsmätaren är monterad direkt på filterpressens matningsrörledning, överför slam i realtid koncentrationssignal till filterpress PLC-skåp. Filterpressen justerar automatiskt matningshastighet, matning varaktighet och membranklämningstryck enligt koncentrationsdata, stabiliserar den slutliga filterkakans fukt mellan 55%~70%, minskar spillläckage och igensättning av filterduken orsakad av inkonsekvent slamdensitet.

2. Slammatningspump med variabel frekvens

Länkad med koncentrationsmätare via 4~20mA-signal; när inkommande slam är överkoncentrerat minskar pumpen driftfrekvens till långsam matning; för för tunn slurry ökar pumpen för att öka matningsvolymen. Inse automatisk matning med sluten slinga och undvik manuell frekvent pumpjustering.

3. Automatiskt doseringssystem för flockningsmedel

Koncentrationsdata styr automatisk tillsats av läkemedel: högkoncentrationsslam ökar flockningsmedelsdosen automatiskt, lågkoncentrerad råvätska minskar mängden kemisk matning, sparar 18% ~ 28% koagulantkostnad och undviker överdrivet kemiskt avfall.

4. Blandare för avloppsvattentank

Installerad framför slamlagringstank för att hålla slammet helt homogeniserat och jämn koncentration innan det kommer in matningsrörledning, drastiskt minska kraftiga koncentrationsfluktuationer som påverkar koncentrationsmätarens mätning precision och filterpressens löpstabilitet.

5. Intelligent PLC centralstyrskåp

Samla koncentrationsdata, filtrera presskörningsparametrar, pumpdriftstatus synkront; inse helprocess obemannad automatisk kontroll av slamkonditionering, matning och filterpressning, stöder historiska data lagring och fjärrkontroll av moln via RS485-kommunikation.

6. Extra mätinstrument (valfritt)

Online pH-övervakning: Övervaka syra-basfluktuationer i avloppsvatten för utskriftsfärg, matcha koncentrationsdata för att justera filterplattans korrosionsskyddskonfiguration och läkemedelsformel;

Pipeline elektromagnetisk flödesmätare: Samarbeta med koncentrationsmätare för att beräkna totalt torrslam i realtid vikt för produktionsstatistik.

7. Slamtransportör & filterkakautmatningstransportör

Stabil matning kontrollerad av koncentration förbättrar filterkakans konsistens; enhetlig torr filterkaka är mer bekvämt för automatisk transport och utåtgående bortskaffande av slam.

Produktcertifiering

Koncentrationsmätare för alla inline rörformade rörslam av rostfritt stål har erhållit CE-certifiering, i enlighet med EU standarder för elektrisk säkerhet och elektromagnetisk kompatibilitet, berättigade till fri omsättning på den europeiska marknaden.

Produkterna klarar relevant ISO-certifiering av kvalitetsledningssystem, hela produktionsflödet följer standardiserat kvalitetskontrollspecifikationer.

Fullständiga formella certifieringsdokument kan tillhandahållas för kundtulldeklaration, projektbudgivning och tredje parts inspektion.
