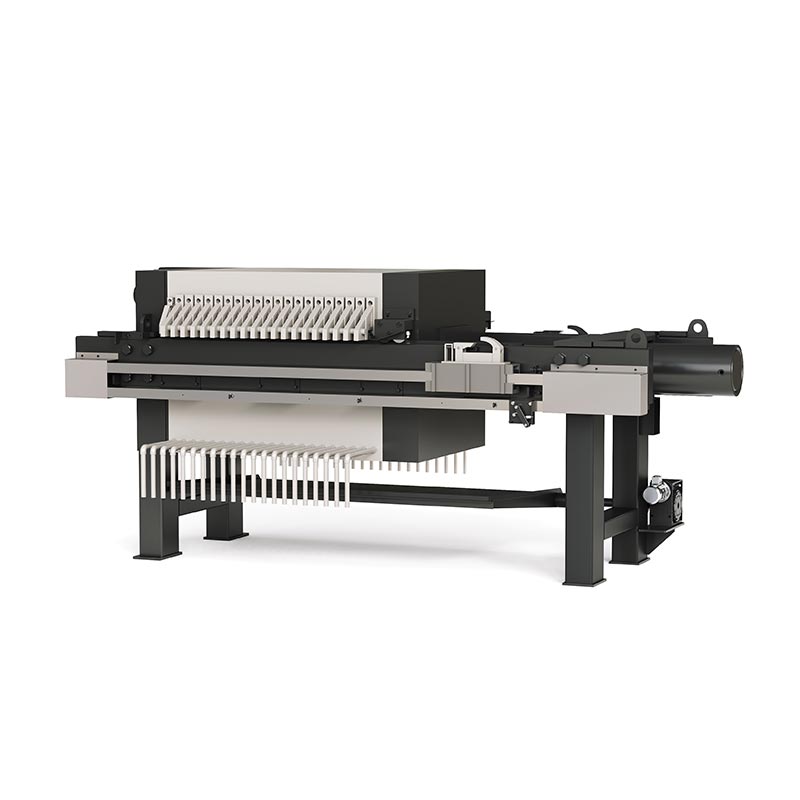

Kommunal avloppskammarfilterpress

SINOU, en pålitlig tillverkare och leverantör från Kina, tillhandahåller professionell kommunal avloppskammarfilterpress för globala kunder. Denna utrustning är speciellt utvecklad för kommunalt slam med högt organiskt innehåll, fint partiklar och hög viskositet.

Den antar höghållfasta kammarfilterplattor och stabilt hydraulsystem för att förverkliga grundligt fast-vätskeseparation, vilket kraftigt minskar slamvolymen och sänker bortskaffningskostnaderna. Hela maskinen stöder fullt ut automatisk drift inklusive plåtstängning, matning, filtrering, plåtdragning och kakutmatning, med enkel underhåll och stabil prestanda.

Vi tillhandahåller anpassat filtreringsområde, plåtstorlek och kontrollläge för att möta olika kommunal avloppsreningskapacitet och platsförhållanden.

Produktdetaljer

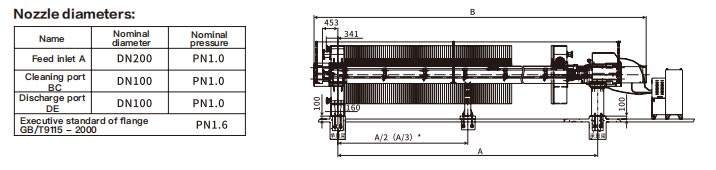

1. Specifikation för munstycke och rörledning

● Inlopp A: DN200, Nominellt tryck PN1.0

● Rengöringsport BC: DN100, Nominellt tryck PN1.0

● Utloppsport DE: DN100, Nominellt tryck PN1.0

● Flänsstandard: GB/T9115-2000, PN1.6

● Inlopp med stor kaliber säkerställer smidig matning av kommunalt slam med hög fast halt, vilket effektivt undviker blockering under långvarig kontinuerlig drift. Standardiserade rengörings- och utloppsportar gör pipeline underhåll och restutsläpp bekvämare.

2. Strukturella dimensionsdetaljer

● Monteringsmått på fronten: 453 mm / 341 mm

● Inloppets centrumhöjd: 160 mm

● Höjd understöd: 100 mm

● Fotavstånd: A; Total längd: B

● Mellanstödposition: A/2 (A/3) för stora modeller

● Rimlig höjd layout matchar konventionella installationsutrymmen för avloppsanläggningar. Flerpunkts mellanstöd förbättra ramstabiliteten och förhindra deformation under långvariga arbetsförhållanden med tung belastning.

3. Tekniska kärnparametrar (från ritning och kommunala arbetsförhållanden)

● Filtreringstryck: ≤0,6MPa

● Arbetstemperatur: -10~90℃

● Max hydrauliskt skyddstryck: 29MPa

● Max hydrauliskt packningstryck: 25MPa

● Max effektiv slaglängd för oljecylinder: 750 mm

● Nominell diameter för packningsoljecylinder: 320 mm

● Hydraulstationsmotoreffekt: 4,0+2,2KW

● Högtrycksstabilt hydraulsystem ger varaktig klämkraft, lämplig för 24-timmars kontinuerlig avvattning av kommunalt slam med högt organiskt material och fina partiklar.

4. Material & strukturell designdetaljer

● Filterplatta: Förstärkt polypropenkammarfilterplatta, högtrycksmotstånd, anti-aging, inte lätt att deformeras under långvarig kommunal slamkorrosion.

● Ram: Kraftig ram av kolstål med rostskyddsfärgbehandling, stark bärighet, stabil övergripande struktur.

● Filterduk: Speciell filterduk mot igensättning för kommunalt slam, hög vattengenomsläpplighet, inte lätt att blockera av fina organiska partiklar.

● Hydraulsystem: Förseglade hydrauliska komponenter, stabil tryckeffekt, låg felfrekvens.

5. Arbetsprocessdetaljer

● Hydraulsystemet komprimerar filterplattorna tätt för att bilda förseglade filterkammare.

● Kommunalt slam pumpas in i kamrarna genom DN200-inloppet med stor kaliber.

● Under stabilt filtreringstryck realiseras fast-vätskeseparation; filtrate flows out through discharge ports.

● Efter filtrering öppnas filterplattorna automatiskt, torr filterkaka faller av.

● Regelbunden rengöring via rengöringsportar håller utrustningen smidig för långtidsdrift.

6. Kommuninriktad designhöjdpunkter

● Inlopp med stor kaliber anpassar sig till kommunalt slam med hög viskositet

● Multi-stöd ramdesign för långvarig kontinuerlig drift

● Struktur med lågt underhåll, vilket minskar driftskostnaderna för avloppsanläggningar

Standardiserade portar för enkel anslutning till rörledningssystem för avloppsrening

Parameterspecifikation

Notera:Objekt med "*" betyder att ha ett par mellanstöd.

※ Dessa parametrar är endast avsedda för modellval; för korrekta data, se ritningarna tillhandahålls.

Arbetsprincip

Den kommunala avloppskammarens filterpress antar hydraulisk kompression + tryckmatningsfiltreringsprincip till realisera effektiv fast-vätskeseparering av stadsavloppsslam, genomförd i fyra kontinuerliga steg.

1. Filterplattans kompression och kammarbildning

Hydraulsystemet driver oljecylindern för att skjuta bakre plattan framåt och komprimera hela kammarfiltret hårt plattor mellan huvudplattan och bakplattan. Tätade ihåliga filterkammare är bildade mellan intilliggande filter plattor, vilket ger slutet utrymme för slamfiltrering.

2. Slammatning & initial filtrering

Kommunalt slam pumpas in i varje filterkammare genom det stora DN200-inloppet. Under stabil utfodring tryck tränger vatten i slam genom filterduken och rinner ut från vätskeutloppet, medan fasta partiklar fångas upp av filterduk och ackumuleras gradvis inuti kamrarna för att bilda filterkaka.

3. Djupfiltrering & kakformning

Med kontinuerlig matning tjocknar filterkakan gradvis. Det hydrauliska högtryckssystemet håller stabilt kompressionskraft för att säkerställa tät tätning av filterplattor. Fina organiska partiklar och suspenderade ämnen i kommunala slammet är helt fångat, vilket ger en grundlig avvattning under konstant tryck.

4. Automatisk plåtdragande & filterkakatömning

Efter avslutad filtrering drar hydraulsystemet tillbaka oljecylindern. Plåtdraganordningen drar filtret tallrikar öppnas en efter en. Under tyngdkraften faller avvattnad torr filterkaka av automatiskt och avslutar en gång cykla. Cleaning ports are used for regular residue flushing to prevent pipeline blockage.

Denna mekaniska tryckfiltreringsstruktur är i hög grad inriktad på högorganiskt, finpartiklar kommunalt slam, med stabil avvattningseffekt, filterkaka med låg fuktighet och klart filtrat, som perfekt möter stadsavlopp behandlingskrav.

Försiktighetsåtgärder vid användning av kommunala avloppskammarfilterpress

1. Försiktighetsåtgärder före operation

● Innan du startar den kommunala avloppskammarens filterpress, kontrollera om alla filterplattor är snyggt ordnade och filterduken är platt, intakt och fri från veck eller skador för att undvika slamläckage.

● Inspektera hydrauloljenivån, oljekvaliteten och rörledningens täthet hos filterpressen; fyll på olja eller byt ut den om försämrats.

● Kontrollera att trycket i matningspumpen är stabilt; starta inte utrustningen med tom last under en längre tid.

● Kontrollera det elektriska styrsystemet, sensorerna och nödstoppsfunktionen för att säkerställa normal drift.

● Se till att alla rengöringsportar och utloppsportar är fria innan du matar in kommunalt slam.

2. Försiktighetsåtgärder under drift

● Kontrollera matningstrycket strikt inom det nominella området (≤0,6MPa) för att förhindra att övertryck skadas filterplattor och filterduk på filterpressen.

● Mata inte in överdimensionerade föroreningar, hårt skräp eller stora partiklar för att undvika att blockera DN200-inloppet eller repa utrustningens filterplattor.

● Övervaka slamkoncentrationen; tillsätt flockningsmedel rimligt för högorganiskt kommunalt slam för att förbättra filtreringen effektivitet.

● Hålla kontinuerlig och stabil drift; undvika frekventa start-stopp som påverkar avvattningsstabiliteten.

● Observera tryckförändringar och filtrattillstånd i realtid; stoppa driften omedelbart vid läckage eller onormalt tryck uppstår.

● Rör inte vid rörliga delar såsom dragplåtsvagn, kedja och växel under automatisk körning.

3. Försiktighetsåtgärder efter operation och dagligt underhåll

● Rengör filterduken, filterkamrarna och alla portar på filtret. Tryck noga efter varje sats för att ta bort kvarvarande kommunalt slam och organisk smuts, förhindrar igensättning och lukt.

● Håll hydraulsystemet rent, förhindra att avloppsvatten kommer in i hydrauloljan för att undvika komponentkorrosion.

● Kontrollera regelbundet ram, bultar och stöd; tighten loose parts to maintain structural stability of the equipment.

● Byt ut sliten filterduk och åldrande tätningar i tid för att säkerställa långsiktigt stabil prestanda för det kommunala avloppet Kammarfilterpress.

● Håll utrustningen torr och ventilerad; låt inte frätande avloppsvatten blötlägga ramen under en längre tid.

4. Försiktighetsåtgärder för säkerhet och långvarig användning

● Följ strikt elektriska säkerhetsspecifikationer; stäng av strömförsörjningen under underhåll av filterpressen.

● Justera inte hydraultrycket och programmera parametrar godtyckligt utan professionell vägledning.

● Arbeta inom arbetstemperaturområdet -10℃ ~ 90℃; undvika övertemperaturdrift.

● För långtidsavstängning, rengör alla delar noggrant, töm ut överblivet vatten och utför en rostskyddsbehandling.

Varför välja SINOU?

1. Professionell kommunorienterad kundanpassad design

Vår kommunala avloppskammarfilterpress är speciellt optimerad för högorganiska, finpartiklar och trögflytande urbana avloppsslam. Det stora kalibern DN200-inloppet och de bredda flödeskanalerna förhindrar effektivt igensättning, perfekt som matchar de kommunala avloppsreningsverkens arbetsegenskaper.

2. Stabil högtrycksprestanda och pålitlig avvattningseffekt

Utrustad med ett högtryckshydrauliksystem (max komprimeringstryck 25MPa), håller vår produkt stabil klämkraft för 24-timmars kontinuerlig drift. Det säkerställer filterkaka med låg fuktighet och klart filtrat, vilket hjälper avloppsanläggningar uppfyller stränga miljökrav för utsläpp.

3. Slitstarkt material och lång livslängd

Vi använder förtjockade förstärkta polypropenfilterplattor och en kraftig korrosionsstålram för produkten. Hela maskinen motstår slamkorrosion och strukturell deformation, vilket avsevärt minskar utbyte och underhåll kostnader i långsiktiga kommunala projekt.

4. Helautomatisk och arbetsbesparande drift

Vår filterpress stöder intelligent PLC automatisk styrning, inklusive plåtstängning, matning, filtrering, plåt dragning och tårtlossning. Det minskar manuella ingrepp, sänker arbetskostnaderna och förbättrar det totala avloppsvattnet behandlingseffektivitet.

5. Strikt kvalitetskontroll och standardiserad produktion

Varje produkt genomgår fulllasttrycktest, tätningstest och elsäkerhetstest före leverans. Alla produkterna uppfyller internationella industristandarder, med kompletta testrapporter och certifieringar.

6. Komplett eftermarknadssupport och projekterfarenhet

Vi har rik praktisk erfarenhet av kommunala avloppsprojekt över hela världen. Vi tillhandahåller installationsvägledning på plats, driftutbildning, reservdelsförsörjning och långsiktig teknisk eftermarknadsservice för Filterpressen.

7. Kostnadseffektiv och mogen lösning

Jämfört med membranfilterpressar har vår filterpress lägre inköps- och driftskostnader, stabil prestanda och enklare underhåll. Det är den mest kostnadseffektiva lösningen för separation av fast-vätskor för kommunalt avlopp behandling.

Exempelpolicy

Vi tillhandahåller INTE prover eller provmaskiner. Vår kommunala avloppskammarfilterpress tillhör storskalig industriutrustning med stor volym, tung vikt, hög produktionskostnad och anpassad konfiguration. Det kan inte produceras eller transporteras som ett litet prov.

För att bekräfta kvaliteten kan du kontrollera vår:

● CE-certifiering

● UL 508 testrapport

● Fabriksproduktionsvideo

● Video om drift på plats

● Genomförda kommunala avloppsprojektärenden

● Tredjepartsinspektion före leverans

Vi stöder fabriksinspektion på plats, inspektion av livesändningar online och inspektion från tredje part för att säkerställa produkten kvalitet uppfyller dina projektkrav.

Vanliga problem och lösningar

1. Slamläckage mellan filterplattorna

● Orsak: Filterduken vikt eller skadad; filterplattor inte helt stängda; för högt matningstryck.
● Lösning: Sätt tillbaka filterduken plant; byt ut skadad trasa; kontrollera hydraultrycket; minska matningstrycket filterpress.

2. Filterduken eller matarporten täpps lätt igen

● Orsak: Kommunalt slam har fina organiska partiklar, hög viskositet eller otillräckligt flockningsmedel.
● Lösning: Tillsätt flockningsmedel ordentligt; rengör filterduken regelbundet; använd en speciell filterduk mot igensättning för filtret tryck.

3. Filtrera kakans fuktighet för hög

● Orsak: Otillräckligt presstryck; short filtration time; filterduken är igensatt eller utsliten.
● Lösning: Öka arbetstrycket; förläng filtreringstiden; rengör eller byt ut filterduken från det kommunala avloppet Kammarfilterpress.

4. Filtrera grumligt och oklart

● Orsak: Filterduken trasig; tätningsfel; filterplattan skadad.
● Lösning: Byt ut skadad filterduk; kontrollera tätningsdelar; reparera eller byt ut filterplattor på filterpressen.

5. Hydraulsystem inget tryck eller långsam verkan

● Orsak: Låg hydrauloljenivå; oljeläckage; hydrauliska delar slitna eller felaktiga.
● Lösning: Fyll på hydraulolja; kontrollera och reparera läckage; byt ut trasiga delar av filterpressen.

6. Automatisk drift onormal eller cykel har fastnat

● Orsak: Felinställning av sensorn; programparameterfel; instabil strömförsörjning.
● Lösning: Justera sensorns position; återställ kontrollprogram; ensure stable voltage for the filter press.

7. Filterkaka svår att tappa automatiskt

● Orsak: Uppslamningen är för klibbig; låg avvattningseffekt; filterduk åldras.
● Lösning: Optimera flockningseffekten; förläng pressningstiden; byt ut anti-stick filterduken på filterpressen.

8. Utrustningsljudet eller vibrationerna är för stora

● Orsak: Fundament ojämnt; bultar lösa; rörliga delar dåligt smorda.
● Lösning: Jämna ut installationsjorden; dra åt fästbultar; smörj rörliga delar av filterpressen.

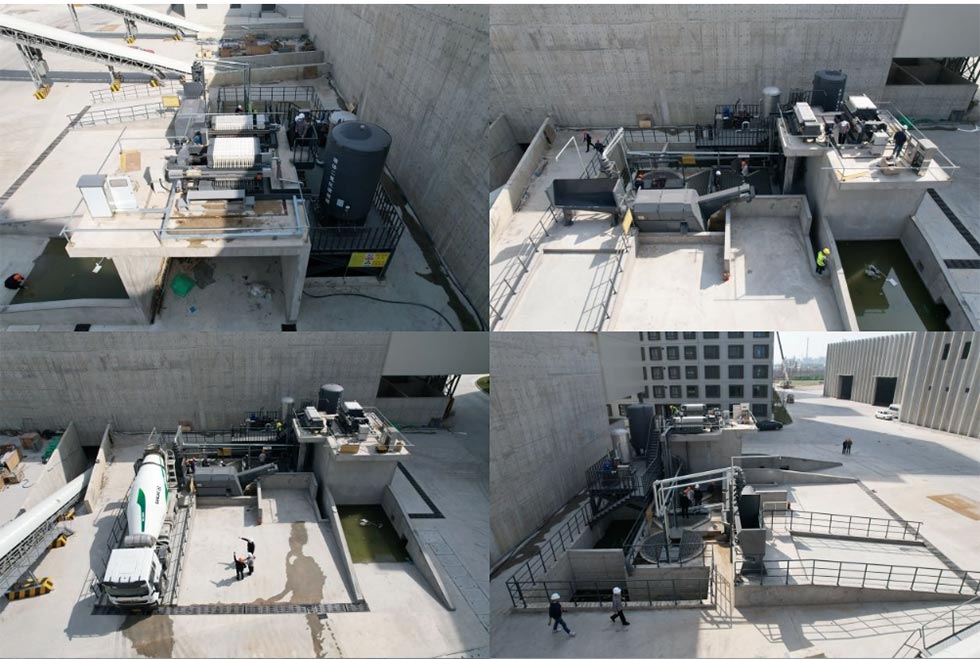

Projektfall: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Projektets bakgrund

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. är ett nyckelföretag som ägnar sig åt prefabricerade produkter betongkomponenter, kommersiell betong och produktion av nya byggmaterial. Vid storskalig produktion, en stora mängder byggslam, betongavloppsvatten och blandningsrester genereras, med hög viskositet, fina partiklar och höga krav på miljöskyddsutsläpp. Kunden behövde ett stall, effektiv och helautomatisk lösning för separation av fast-vätskor för att möta miljöskydd på plats och produktionsbehov.

2. Utrustningslösning

Vi tillhandahåller den skräddarsydda kommunala avloppskammarens filterpress för kunden, som är speciellt optimerad för konstruktion och betongslam.

● Stabil kammarfiltreringsstruktur, lämplig för långvarig kontinuerlig drift

● Matningsport med stor kaliber och design mot igensättning för att undvika blockering orsakad av fina partiklar

● Helautomatisk styrning för att minska manuell drift

● Stable dewatering effect, low filter cake moisture, convenient for transportation and disposal

3. Projektresultat

1. Effektiv fast-vätskeseparation realiserad; filtrat klart och återanvändbart och uppfyller miljömässiga utsläppsstandarder

2. Filterkakans fukt reduceras effektivt, volymen reduceras avsevärt, vilket sänker kasseringskostnaderna

3. 24-timmars stabil drift, som matchar den högintensiva produktionsrytmen för byggmaterialbasen

4. Enkel drift och låg felfrekvens, erkänd av kundens produktion och miljöskydd avdelningar

4. Projektets värde

Detta projekt visar att vår filterpress har utmärkt anpassningsförmåga och stabilitet i scenarier för konstruktion, prefabricerade komponenter och kommersiell betongproduktion. Det hjälper stora byggmaterial företag uppnår grön produktion, minskar miljötrycket och förbättrar ekonomiska fördelar.
